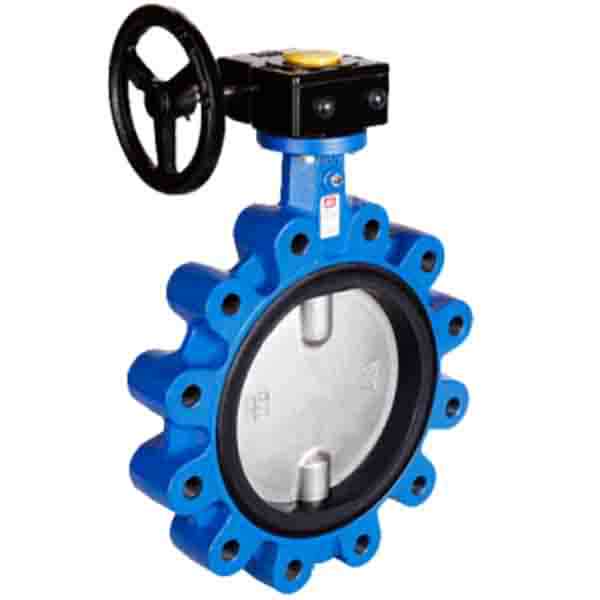

شیر پروانه ای چدنی بدون فلنج انتهای خط 16-10 بار میراب

شیر پروانه ای چدنی بدون فلنج انتهای خط 16-10 بار میراب

شیر پروانه ای چدنی بدون فلنج انتهای خط 16-10 بار میراب برای نصب به فلنج انتهای خط یا نصب بین فلنج هایی مناسب است که سوراخکاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد.

طراحی این شیر به گونه ای است که پروانه در موقعیت باز، کاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با کمترین افت  فشار فراهم می کند.

لاستیک آببندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تامین می کند.

توجه : شیر پروانه ای چدنی بدون فلنج انتهای خط 16-10 بار میراب

این شیرها احتیاج به واشر آببندی (گسکت) ندارد و استفاده از واشر آببندی عملکرد شیر را مختل می نماید.

مشخصات فنی شیر پروانه ای چدنی بدون فلنج انتهای خط 16-10 بار میراب

• سایز (میلی متر) : 600-50
• فشار (بار) : 16-10
• جنس بدنه : انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• جنس دیسک : انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

پوشش رنگ:

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی RAL 5005) یا (RAL 5015 به روش الکترواستاتیکی پوشش داده می شوند.

گستره کاربرد:

از این شیر به منظور قطع و وصل سیال استفاده می گردد.

با شرایط خاص ( سرعت های زیر ۱m/s ) می توان از این شیر به عنوان کنترل جریان استفاده نمود.

متریال و درجه حرارت سیال با توجه به تنوع جنس لاستیک آببندی و جنس پروانه و پوشش رنگ قابل تامین می باشد.

در سایر موارد لازم است شرایط کاری، نوع، سرعت و فشار و دمای کاری سیال را با شرکت میراب در میان بگذارید.

مزایا :

•  افت فشار اندکی را موجب می شود.
•  آببندی از هر دو سمت پروانه به خوبی انجام می گیرد.
•  لاستیک آببندی داخل بدنه به آسانی قابل تعویض می باشد.
•  امکان نصب شیر در تمامی حالتها (عمودی، افقی، مایل ) وجود دارد.
