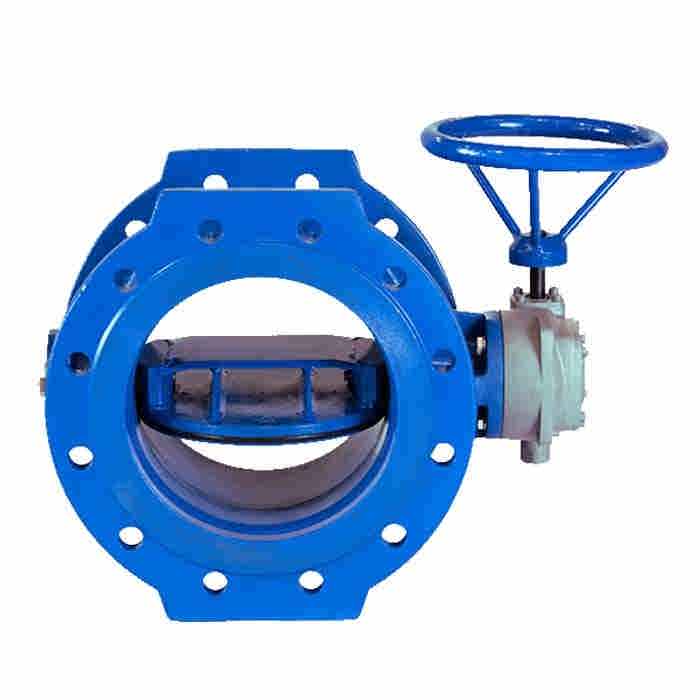

شیر پروانه ای فلنجدار 63-40 بار با دیسک BI PLANE میراب

شیر پروانه ای فلنجدار 63-40 بار با دیسک BI PLANE میراب



شیر پروانه ای فلنجدار 63-40 بار با دیسک BI PLANE میراب در مکانهای زیادی کاربرد دارد و عملگر پنوماتیک آن با هوای فشرده محصولی است . پوشش رنگ مورد استفاده در قطعات چدنی توسط رنگ اپوکسی رنگ آمیزی شده است .

این رنگ پودری آبی RAL5015 و RAL5005 است که به صورت الکترواستاتیک در رنگ آمیزی از آن استفاده می‌شود. کاربرد این سیالات در سیالاتی چون آب خام آب آشامیدنی گاز و هوا تا دمای 70 درجه سانتیگراد است . البته لاستیک NBR تا دمای 70 درجه سانتیگراد قابل استفاده است . برای دماهای بالاتر می توان از لاستیک EPDM استفاده کرد.





قطعات و مواد اولیه شیر پروانه ای فلنجدار 63-40 بار با دیسک BI PLANE میراب



بدنه و پروانه شیر پروانه ای فلنجدار 63-40 بار با دیسک BI PLANE میراب

• این قسمت شیر از جنس چدن داکتیل با استاندارد DIN EN 1563 و ترجیحا EN-GJS-400-15 ساخته شد هاست.
• چدن داکتیل بدنه دارای شماره شناسایی قابل پیگیری مراحل تولید است.
• ارایه گواهی تست شیمیایی و مکانیکی و متالوگرافی الزامی است.
• این قطعات شیر چدنی حتما باید با کوره القایی ریخته گری شوند.
• این قسمت از استنلس استیل ساخته شده است.
• گرید استلس استیل برای این قسمت 1.4301 AISI 304 است.
• رینگ آببندی به روش رول کاری، جوشکاری یا تراشکاری تهیه شده است.
• عملیات تولید بر اساس استاندارد DIN EN 10088-3 انجام گرفته است.



شفت شیر چدنی فلنج‌دار



• این قسمت از استلس استیل با گرید 1.4021 AISI 420 مطابق با استاندارد DIN EN 10088-3 ساخته شده است.



لاستیک آب بندی شیر چدنی فنلج‌دار



• این قسمت از پلیمر لاستیک EPDM با گواهینامه مجاز ساخهت شده است.
• گواهی  نامه این پلیمر برای استفاده آب آشامیدنی از مرکز بین المللی صادر شده است.
• در صورت سفارش می توان این قسمت را از پلیمر NBR تولید نمود.



گیربکس شیر چدنی فلنج‌دار



• گیربکس های ساخته شده دارای کلاس آببندی حداقل IP67 هستند.
• استاندارد آببندی گیربکس EN60529 است.
• این گیربکس ها دارای خاصیت خود ترمزی و نمایش درصد گشودگی هستند.
• گیربکس با چرخاندن در جهت عقربه های ساعت بسته می شود.



فلکه شیر جدنی



• جهت باز و بسته شدن روی فلکه شیر چدنی کاملا واضح و مشخص است.



پیچ و مهره ها



• پیچ و مهره های داخلی شیر در تماس با آب هستند لذا از استنلس استیل A2 ساخته شده اند.
• استیل پیچ ها داخلی استادارد ISO 3506 DIN 267013 را دارد.
• پیچ و مهره های خارجی باید از فولاد گالوانیزه باشند.



رنگ شیر چدنی



• پوشش رنگی این شیر ها از نوع پودری اپوکسی است.
• رنگکاری با پاشش به صورت الکترواستاتیک انجام میگیرد.
• ضخامت رنگ این شیرها حداقل 250 میکرون است تا عمر طولانی داشته باشد.
• رنگکاری دارای گواهینامه مجاز برای استفاده آب آشامیدنی است.



تست هیدرواستاتیک محصول



• این تست باید طبق استاندارد DIN EN 12266-1 برای تست استحکام بدنه و آببندی پروانه انجام گیرد.
• این تست در هردو طرف شیر صورت میگیرد.
• از سایز DN1000 به بالا تست در قسمت پرفشار انجام می شود اما به درخواست مشتری تست در قسمت کم فشار نیز صورت میگیرد.



کنترل حین فرایند تولید



• تمام مراحل ساخت و تولید شیر چدنی مطابق طرح کیفیت کنترل می شوند.
• کلیه مستندات برای شیرها قابل ارایه هستند.
