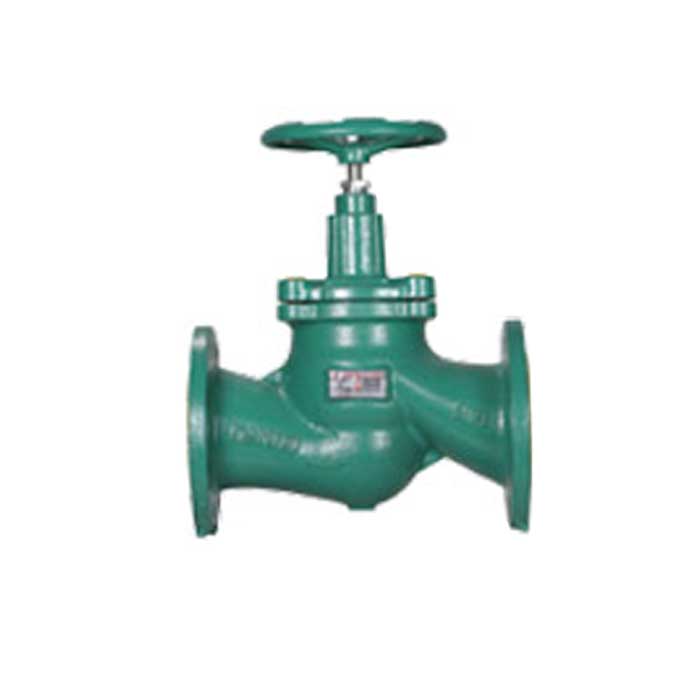

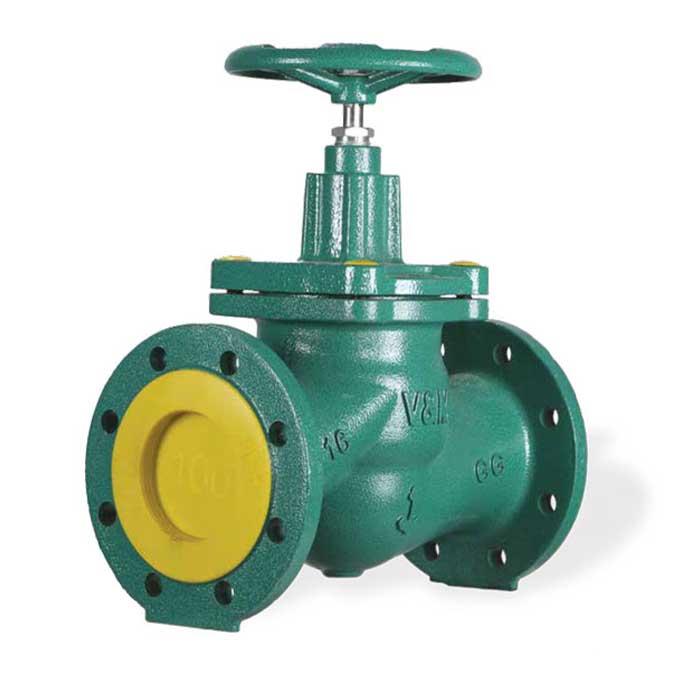

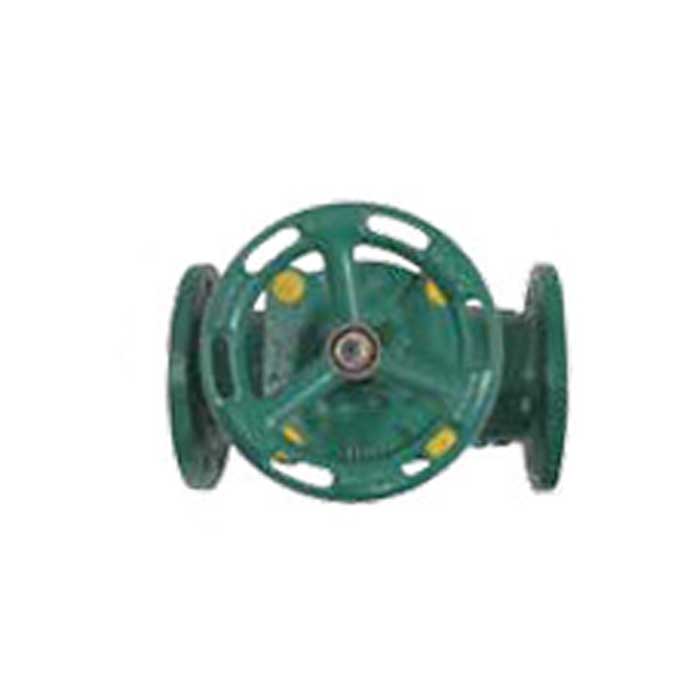

شیر فلکه سوپاپی چدنی 180 درجه وگ

شیر فلکه سوپاپی چدنی 180 درجه وگ در صنایع آّب و بخار به عنوان یک انتقال دهنده است و بعنوان کنترل کنند ه نیز در بین خط لوله نصب میشود .

فشار کاری شیر فلکه سوپاپی چدنی 180 درجه وگ

فشار کاری که این نوع محصولات متحل ان میشوند ۱۰و۱۶ بار است و در ساختار ان از فولاد ضد زنگ و اورینگی از جنس وایتون به کار رفته است .
شیرالات سوزنی یا سوپاپی در دو نوع محور غیر صعودی و صعودی مطابق با استاندارد DIN ۳۳۵۶ و با کمترین گشتاور نیرو بر روی دریچه شیر اثر خود را میگذارد از این رو وجه تا وجه ان ها نیز مطابق با استاندارد EN ۵۵۸-۱ , basic series ۱ (DIN ۳۲۰۲ , F۱) و ابعاد فلنج های ان نیز بر اساس استاندارد EN ۱۰۹۲-۲ ارائه میشوند .

پوشش بدنه و قطعات : شیر فلکه سوپاپی چدنی 180 درجه وگ

برای پوشش داخلی و بیرونی شیرآلات چدنی عموما از رنگ های اپوکسی پودری با بهره گیری از روش پاشش الکترواستاتیک آبی استفاده میگردد و در برابر زنگ زدگی نیز مقاومت بالایی از خود نشان میدهند .حداکثر دمای کاربری این محصولات تا ۵۰ درجه سانتی گراد است در صورتی که دریچه از جنس EPDM ۱۰۰ باشد و تا ۱۰۰ درجه سانتی گراد در صورتی که آب بند دریچه از جنس سیلیکون باشد و در صورت بالا رفتن دما از انواع سیلیکونی یا برنزی ان استفاده میگردد.

مشخصات: شیر فلکه سوپاپی چدنی 180 درجه وگ

• بدنه و درپوش چدن خاکستری طبق سفارش GGG داکتیل

• سرفلکه باز و بست آلومینیوم دایکاست
• مهره آبندی همراه با گرافیت و 2 عدد اورینگ NBR یا سیلیکون
• پیچ ها طبق استاندارد Steel DIN 931
• واشر درپوش و بدنه از جنس نسوز یا کلین گریت، سیلیکون
• سیت آبندی از جنس فولاد نسوز زنگنزن 1.4021
• توپی از جنس فولاد زنگ نزن 1.4021
• ماردون شیر (محور) فولاد زنگ نزن 1.4021
• سوراخ کاری فلنج ها مطابق با استاندارد
• پوشش رنگ کاملا فراگیر به روش الکترو استاتیک DIN 30677
• طول فلنج تا فلنج بر اساس DIN 3202F1
• فشار کار: 10 و 16 اتمسفر
• فشار تست: 1.5 برابر فشار اسمی
• رنگ: پودری الکترواستاتیک
• حداکثر حرارت 220 درجه سانتیگراد: چدن داکتیل PN16
• ابعاد فلنج ها طبق استاندارد DIN 2501
• حداکثر حرارت 150 درجه سانتی گراد: چدن خاکستری PN10
