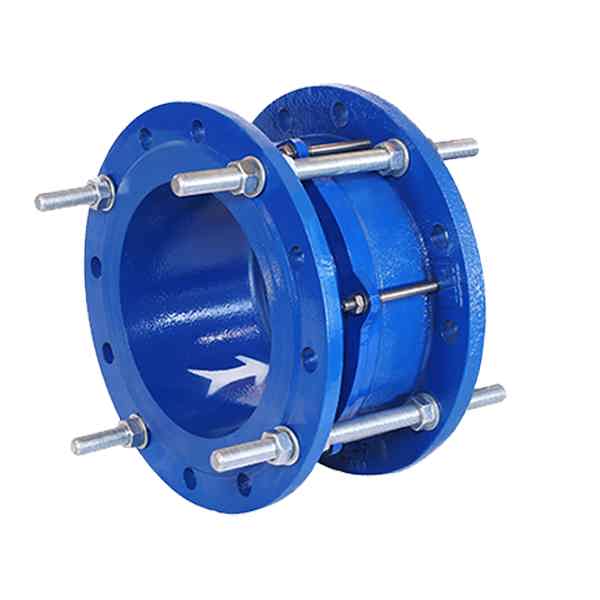

اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب

اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب



اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب : با کمک این اتصالات می توان شیرها را از خطوط لوله براحتی جدا نمود. در موقع پیاده نمودن از طریق پیچ و مهره ها طول قطعه را تقلیل داده بطوری که فضای کافی برای برداشتن شیر و واشرهای آببندی وجود خواهد داشت. در موقع نصب شیر و واشر آببندی مجددا می توان طول اتصالات را با کمک پیچ ها و مهره ها تنظیم نموده و شیر را بین فلنج ها محکم نمود.



مشخصات فنی اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب



• سایز (میلی متر) : 3000-100
• فشار (بار) : 40-6
• جنس بدنه : انواع چدن داکتیل، فولاد کربنی، آلیاژهای پایه مس



پوشش رنگ اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب



کلیه قطعات توسط رنگ پودری با روش الکترواستاتیکیو با ضخامت ۲۵۰ میکرون پوشش داده می شوند.







گستره کاربرد:



مورد استفاده برای سیالاتی با دمای کاری حداکثر ۷۰ درجه سانتی گراد می باشد (در غیر این صورت طبق سفارش قابل تامین می باشد).



مزایا: اتصال چدنی قابل پیاده کردن تیپ 6 تا 40 بار F2 میراب



•  طراحی مطمئن به لحاظ استحکام مکانیکی و تحمل فشار
•  اشغال فضای کم
•  نیروهای شعاعی و محوری وارده به شیر خنثی می شود
•  با توجه به احتمال کم و زیاد بودن طول لوله اصلاح آن امکان پذیر است
•  بازو بسته شدن سریع و آسان نسبت به تیپ F1



کاربرد محصول : شبکه توزیع، شبکه آتشنشانی، کاربردهای صنعتی، سد و نیروگاهی، تصفیه خانه آب، کشاورزی، موتورخانه، انتقال آب، فاضلاب

• نوع سیال: همه موارد، فاضلاب، آب گرم، آب آشامیدنی، آب خام، روغن، آب دریا،
• جنس بدنه: فولادی، انواع استنلس استیل، انواع چدن داکتیل، انواع فولاد ها،
• جنس لاستیک : NBR، EPDM-NBR، EPDM،
• درجه حرارت : °C Up to 70
• سایز : mm 3000 – 50
• فشار : bar 40 – 6



توضیحات :



سوراخکاری فلنج ها مطابق با استاندارد :  DIN EN 1092-1 (DIN 2501)

پوشش رنگ:

کلیه قطعات توسط رنگ پودری با روش الکترواستاتیکی پوشش داده می شوند.

گستره کاربرد :



مورد استفاده برای سیالاتی با دمای کاری حداقل 120C° می باشد (در غیر این صورت طبق سفارش قابل تامین می باشد).

مزایا :



■ طراحی مطمئن.

■ اشغال فضای کم.

■ نیروهای شعاعی و محوری وارده به شیر خنثی می شود.

■ با توجه به احتمال کم و زیاد بودن طول لوله اصلاح آن امکان پذیر است.

■ جنس فلنج هاو لوله ها از سایز 50 تا   500در فشارهای 10 و16 چدنی می باشد و در سایر سایز ها  فولادی می باشد.

■ بازو بسته شدن سریع و آسان نسبت به تیپ F1
