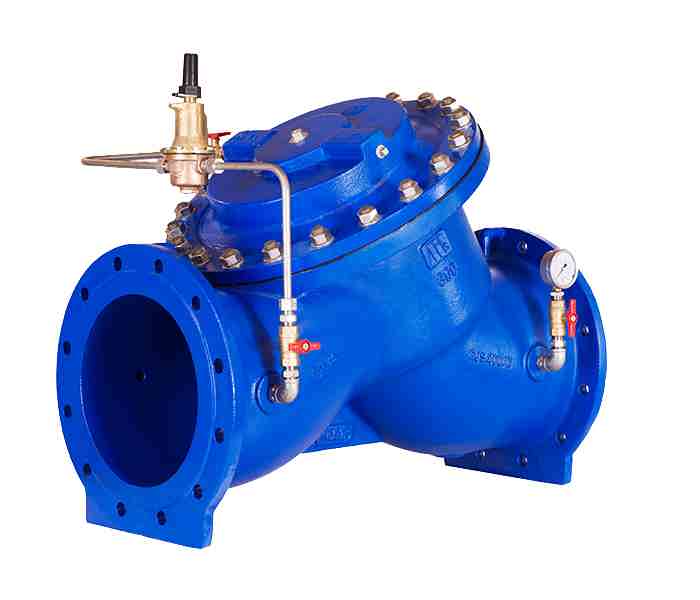

شیر چدنی فشار شکن 40-6 بار میراب

شیر چدنی فشار شکن 40-6 بار میراب

شیر چدنی فشار شکن 40-6 بار میرابشیرهای کنترل اتوماتیک شرکت میراب به عنوان شیر تنظیم و کنترل جریان و فشار مورد استفاده قرار می گیرند. طراحی بدنه این شیر مایل یا افقی بوده و فرم داخل آنها به نحوی طراحی شده که مناسب برای عبور جریان می باشد.

شیر فشار شکن 40-6 بار میراب نیروی مورد نیاز جهت کنترل این شیرها توسط نیروی هیدرولیک سیال گذرنده از داخل شیر تامین می گردد.

مشخصات فنی شیر چدنی فشار شکن 40-6 بار میراب

• سایز (میلی متر) : 1000-50
• فشار (بار) : 40-6
• جنس بدنه : انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• جنس دیسک : انواع چدن داکتیل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

پوشش رنگ شیر چدنی فشار شکن 40-6 بار میراب

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL 5005, RAL 5015) به روش الکترواستاتیکی و با ضخامت ۲۵۰ میکرون پوشش داده می شوند.

گستره کاربرد :  شیر چدنی فشار شکن 40-6 بار میراب

مورد استفاده برای آب آشامیدنی و آب خام تا دمای ۷۰°C می باشد.

عملکرد :

وظیفه این شیر کاهش فشار ورودی و ثابت نگه داشتن آن در قسمت خروج شیر، فارغ از فشار ورودی بالادست شیر می‎باشد.

در مدار فرمان این شیر، پایلوت مخصوص فشارشکن وجود دارد که با توجه به تنظیم اولیه و با تاثیر گرفتن از فشار پایین‎دست، مقدار گشودگی شیر اصلی را تغییر داده و باعث ثابت ماندن فشار در پایین‎دست می‎شود.

به عبارت دیگر

پایلوت شیر فشارشکن از فشار پایین‎دست فرمان می‎گیرد، به این صورت که با کاهش فشار پایین‎دست در اثر افزایش برداشت

از فشار تنظیمی پایلوت، میزان گشودگی پایلوت افزایش پیدا کرده و این عامل سبب تخلیه بیشتر آب درپوش می‎شود؛

در نتیجه شیر اصلی به میزان بیشتری باز شده و مقدار افت بوجود آمده در خط لوله را جبران می‌کند.

در صورت افزایش فشار در پایین‎دست (به علت کاهش برداشت) نسبت به فشار تنظیمی پایلوت مقدار گشودگی پایلوت کاهش پیدا کرده، فشار روی دیافراگم افزایش یافته، موجب بسته شدن شیر اصلی و در نتیجه کاهش فشار قسمت خروجی شیر تا حد تنظیمی می‎شود.
