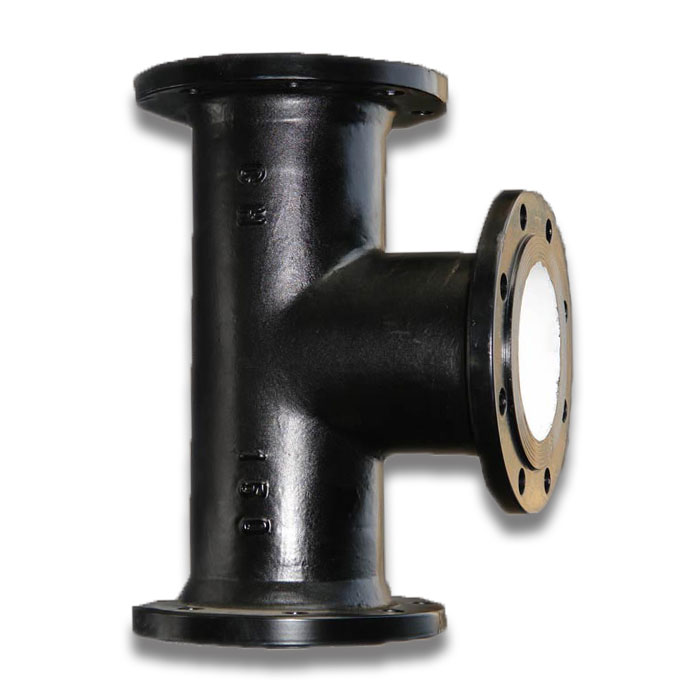

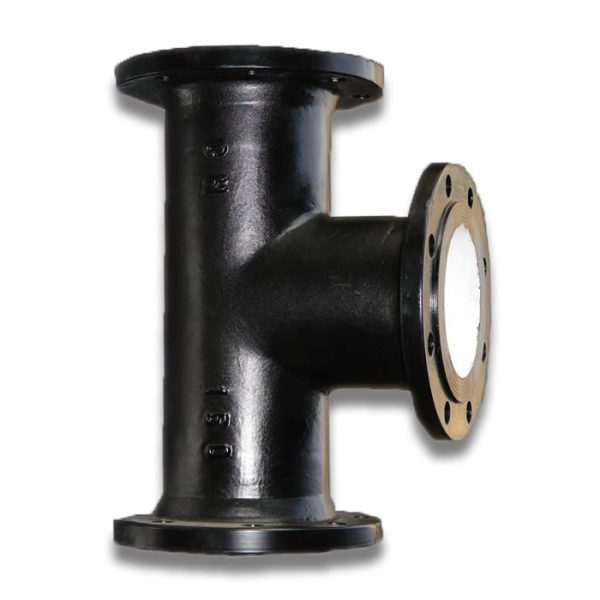

سه راه فلنجدار مساوی چدنی

سه راه فلنجدار مساوی چدنی

سه راه چدنی فلنجدار  با مواد اولیه چدن و به روش ریخته گری سپس برای تنظیم فلنج های آن که در سه طرف سه راه قرار دارند از دستگاه تراش استفاده می شود.

سه راه فلنجدار مساوی چدنی با مواد اولیه چدن و به روش ریخته گری سپس برای تنظیم فلنج های آن که در سه طرف سه راه قرار دارند از دستگاه تراش استفاده می شود.

نحوه اتصال

نحوه اتصال این سراه به وسیله سه فلنجی که در سه سر سه راه ایجاد شده با استفاده از پیچ و مهره و برای آببندی با قرار دادن واشر لاستیکی بین فلنج ها متصل می شود.

سه راه ها ی چدنی معمولا یا به صورت مساوی یعنی سه سر آنها دارای سایز مساوی باشد تولید می شود، و یا به صورت سراه تبدیلی که دو طرف آن دارای سایز مساوی و طرف نافی آن دارای سایزی کوچک تر می باشد.

به طور مثال سراه چدنی 200 میلیمتر با نافی 100 یا 125 یا 150 می تواند تولید شود.

دسته بندی اتصالات بر اساس نحوه اتصال به لوله: سه راه فلنجدار مساوی چدنی

• اتصالات جوش یا butt weld
• ساکت ولد یا socket weld
• دنده ای threaded
• فلنجدار flanged
• اسپیگات spigot
• پلی پروپیلن پیچی Buttress

مزایای سه راه فلنج دار چدنی: سه راه فلنجدار مساوی چدنی

• قابلیت گفتن انشعاب از لوله اصلی
• قابلیت تبدیل به انشعاب کوچکتر
• مقاوم در برابر زنگ زده گی و پوسیده گی
• دارای فلنج برای اتصال آسان تر
• دارای پوشش قیر اندود و یا رنگ اپوکسی برای لوله کشیهای آبرسانی
• قابلیت تولید در سایزهای بزرگ

مزایای روش اتصال به صورت فلنجی چیست؟

سه راه فلنجدار مساوی چدنی : مهمترین دلیل استفاده از این روش، قابلیت جداسازی آن میباشد (Removable) به این معنی که شما در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید، در صورتی که بخواهید آنها را جدا کنید بایستی برشکاری انجام شده و دوباره جوش دهید اما در صورتی که از فلنج ها استفاده کنید،

میتوانید با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید. در این روش به هر دو لوله یک فلنج جوش داده میشود و این دو فلنج از قسمت Flange Face روبروی یکدیگر قرار گرفته و توسط پیچ و مهره ها (Bolts & Nuts) به یکدیگر فشرده و سفت میشوند.

جهت جلوگیری از نشتی (Leakage) بین آنها از واشر آب بندی (Gasket) استفاده میشود.

جهت دیدن از اتصالات آهنی دیگر اینجا کلیک کنید.
